【產品簡介】

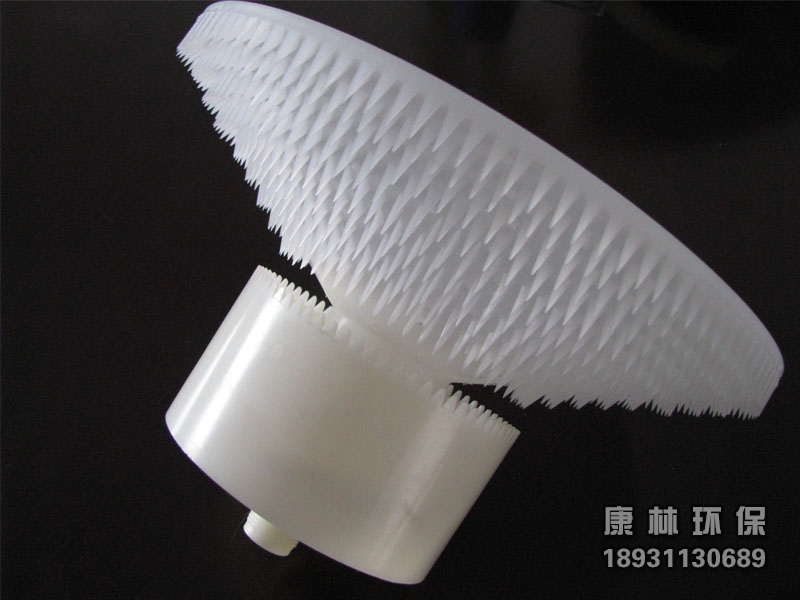

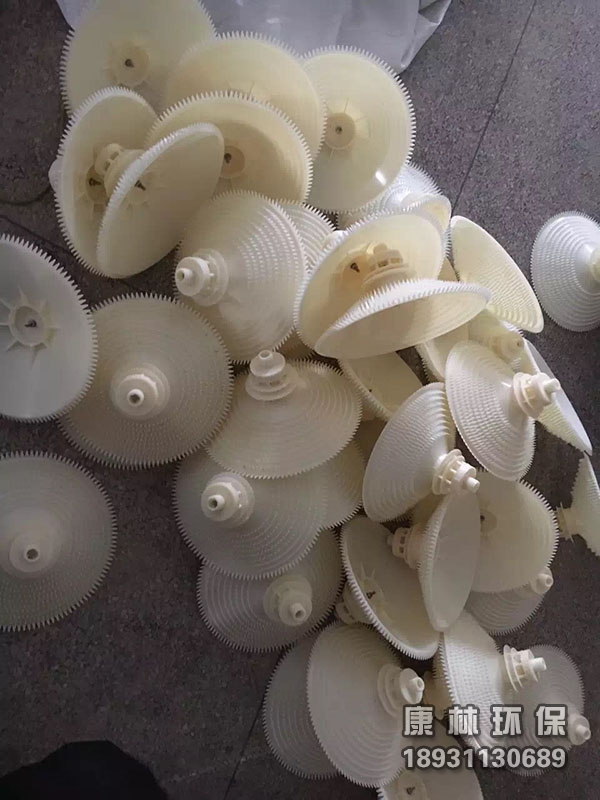

    動力擴散旋混曝氣器是由多功能動態旋混芯、分流圈、夾層擴散齒罩、倒齒擴散罩等主要部件組成。空氣由配氣管道進入曝氣器，氣流會使多功能動態旋混芯產生上下變隙運動與旋混運動，再通過分流圈的擴散內齒、夾層擴散齒罩上下齒、倒齒擴散罩對上浮運動的氣泡多重碰撞破碎的動力擴散作用。

    旋混曝氣器采用多層螺旋切割的形式進行充氧曝氣，當氣流進入混流型曝氣器時，氣流首先通過二道螺旋切割係統切割後進入下層的多層鋸齒形布氣頭，進行多層切割，使氣泡切割成微氣泡，這樣大大提高了氧的利用率，具有布氣均勻，充氧效率高的特點。

【適用範圍】

旋混曝氣器適用於各大、中、小型的工業廢水和城市生活汙水的活性汙泥法生化處理，生物接解氧化法汙水處理的曝氣裝置以及調節池的預曝氣，廣泛適用於生化處理的推流式的及混合型的各種曝氣池內。

【設計技術參數】

旋混曝氣器安裝說明

    1.空氣分配管的安裝

    空氣通過空氣總管到布氣支管，後從旋混曝氣器散發進入水中，達到充氧的目的。

    旋混曝氣器將安裝在池內布氣支管上，曝氣池內空氣支管的布置是按照每個池內曝氣器的數量，曝氣池的形狀等因素確定的。

    微孔曝氣器立麵布置尺寸，其表麵距池底約360mm，布氣管中心距池底約150mm。

    風管流速一般為幹管、豎管10~15；支管、布氣管4~5 m/s.

    安裝時，先把水平調節支架按設計要求尺寸用膨脹螺栓固定在池底，安裝在調節支架上的布氣支管在一定的範圍可以任意上升或下降，因此可以確保空氣布氣支管的水平安裝，在可能高低不平的池底地麵上安裝管道將不再困難。

    池內空氣管道采用UPVC工程塑料製作，與旋混曝氣器連接的空氣支管均可以在廠內預製後運至施工現場。

    2. 旋混曝氣器的安裝

    在空氣支管上按設計的間距預先開設Φ6mm孔眼，開孔中心連接曝氣器接咀（DN20），開孔之間的中心誤差不大於±0.5mm。空氣管按所要求的長度預製後運至安裝現場。

    在安裝曝氣器以前空氣管道必須清理所有的雜物，確認空氣管網是清潔的。使用空氣吹除或清水衝洗以去除內部可能堆積在管端的所有碎片和殘渣。

    將旋混曝氣器擰入已預製好的布氣管連接器上，注意不能擰得太緊。

    安裝完成後檢查曝氣器有無損壞，橡膠墊圈和連接器是否完好。

    為了確保曝氣器運行是不振動且永久保持水平，布氣管上設有水平調節器支架，以M10不鏽鋼膨脹螺栓固定在池底，使空氣布氣支管的水平誤差控製在5±1mm以內，以便水平調節支架的調節。

    3.運行與維護

    在開始運行以前清除曝氣池中的所有雜物。

    曝氣器安裝完成到試運行和正式運行之間的時間間隔應盡可能短。

    在已經安裝曝氣器但還未運行的好氧池內禁止進行油漆、焊接和其他施工，以免對曝氣器造成損壞。

    檢查空氣開關，並注入清水，至少淹沒曝氣器100~200mm。短時間供氣後關閉切斷氣源，逐個檢查曝氣器與空氣管網的氣密性，如果某處因為密封不良而有漏氣，此處便會出現氣泡。

    檢查所有管道接口等密封處是否有漏氣現象。

    在標準通氣量2.0m3/h個的條件下，檢查曝氣布氣是否均勻，每個微孔曝氣器透氣麵積大於80%。

    檢驗和試驗均（jun1）參照CJ/T3015.1~2-93、CJ/T3015.4-1996國家行業標準規定的要求進行。

    如果完成試運行檢查後沒有立即投入正常運行，則需將水位至少提高到淹沒曝氣器1米以防止紫外線和可能出現的極冷與極熱的天氣溫度對曝氣器產生不利的影響。

    在間隔時間較長的情況下考慮到池內水份的蒸發，應及時補充清水。曝氣器每天應以標準的空氣量曝氣至少十分鍾。

    在氣溫低於0º時，池內水位大約為1.5~2米以防止曝氣器被冷凍，溫度越低，池內水位應越高。

    4.運行

    在正常運行時通過調節空氣流量來保持水中的溶解氧處於理想狀態下，但所調節的空氣流量應在曝氣器允許的範圍內，在空氣流量較高時，曝氣器的水頭損失較大而氧轉移率較小，而較小的空氣流量則不能充分發揮曝氣器的性能，並且池內曝氣可能不均勻，因此理想的調節是在推薦的空氣流量範圍內進行。

    推薦的空氣流量值範圍為2~3m3/n•h，可正常曝氣的空氣流量值範圍為2.5m3/n•h，臨界流量5m3/n•h，僅在需要清洗時短時間使用，每次不得超過10分鍾。

    水溫控製範圍為5℃~35℃。

    進入曝氣器的空氣應是無油、無灰塵和化學溶劑的。

    5.問題及對策

    由於旋混曝氣器采用了高性能、高質量的ABS,聚乙稀材料，在正常運行過程中僅需要少量的維護即可。對曝氣係統進行周期性的檢查，尤其是曝氣器的水頭損失，這將有助於運行人員判斷曝氣係統是否在狀態下工作。

    6. 以下是可能出現的問題及其處理方法：

    a、曝氣池中某個區域出現較大的氣泡

    1.    空氣布氣管滲漏：

    處理方法：排空有問題區域的水，用小空氣量鼓風檢查，確定滲漏的位置並修複。

    2.    曝氣器損壞：

    處理方法：排空有問題區域的水，用小空氣量鼓風檢查曝氣器，確定滲漏的曝氣器，更換整個曝氣器。

    b、氣泡不均勻：

    1.    空氣量不足：

    處理方法：檢查鼓風機運行是否正常。

    2.    空氣管上的閥門關閉或沒有完全打開：

    處理方法：檢查閥門是否處於開啟狀態。

    3.    池內曝氣係統安裝情況不理想：

    處理方法：排空有問題區域的水，檢查曝氣布氣管的水平誤差是否在±6mm以內；檢查空氣管道和接口是否已結垢堵塞，如有，用空氣吹除和高壓水槍衝洗。

    4.    橡膠止回閥上結垢：

    處理方法：檢查橡膠止回閥上是否結垢，如有，清潔橡膠膜；更換橡膠止回閥或整個曝氣器。

    c、水中溶解氧不正常地降低，曝氣係統的水頭損失增加：

    d、整個曝氣池中溶解氧水平不一致：

    7.維護與保養

    1.操作人員應經常檢查曝氣係統的曝氣狀況，如果曝氣係統在水頭阻力增大或氣泡形狀發生變化，曝氣器就需要清理諸如碳酸鹽、鐵鹽、鋁鹽和生物汙泥等沉結物，曝氣器橡膠止回閥上的結垢將導致出氣量的減少，曝氣係統氧利用律降低，水頭損失增大。

    2.定期進行排水清理是理想的保養方法，期限的長短則取決於所處理水的性質、處理工藝等因素。

    3.在排水清理維護保養時注意不要讓擴散倒齒罩表麵上的沉結物幹燥結塊，需立即進行清理。沉結物的幹燥結塊將使清理工作困難，從而影響曝氣器的性能。

    4.生物汙泥可用物理方法去除，使用刷子清理擴散倒齒罩表麵或用高壓水槍衝洗。在用高壓水槍清理時注意應使水槍的槍嘴與橡膠膜擴散倒齒罩表麵保持大約500mm的距離，以防止損壞擴散倒齒罩。

    5.碳酸鹽等結垢應以化學方法去除，將一定量的甲酸隨空氣進入曝氣係統，加入甲酸的比例取決於結垢的程度，清理時並不需要將曝氣池內的水排空。一般情況下每年清洗一至二次。

    6.在旋混曝氣器被損壞或認為清理保養後也不能滿足性能要求時可更換整個曝氣器，更換方法與安裝方式相同。

    ①在供、配氣管網進行曲安裝之前，可首先將配氣管道按照平麵布置進行供氣孔的鑽孔。也可以在供、配氣管網完畢以後再進行供氣孔的鑽孔。

    ②每根配氣管上的所有供氣孔的鑽孔位置應保持在中心直線上，單套曝氣器的配氣管供氣孔的鑽孔直徑需根據具體情況計算確定。

    ③在要裝供、配氣管網之前，應對曝氣池池底進行徹底清掃，所有雜物應清理幹淨，池底應基本平整，之後按照有關平麵布置圖，進行供、配氣管網的安裝布置。

    ④為了確保配氣管道內可能有積水排出，可在配氣管網的末端或氣流交匯端設置自動導流裝置，導流裝置設置點要根據管網平麵布置圖確定。
